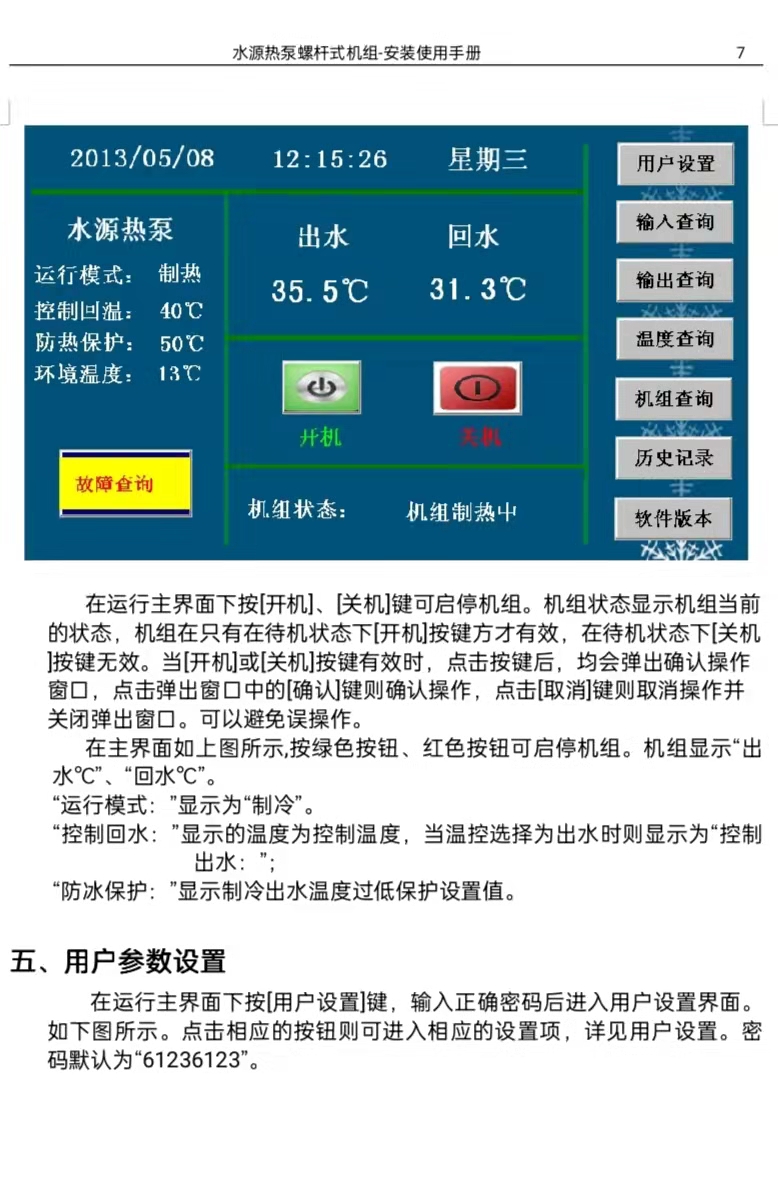

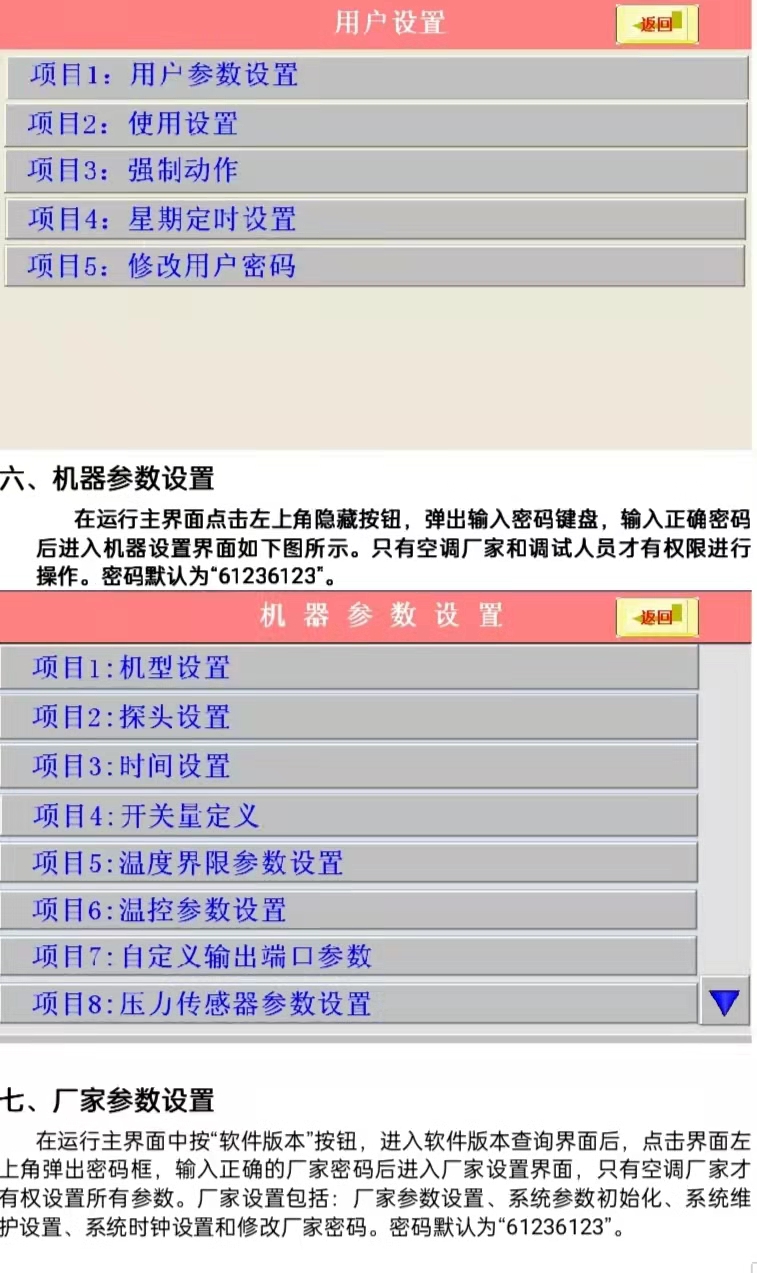

螺杆机控制器采用分体安装,由TP系列真彩触摸屏显示器和NH01控制板两部分组成。显示器采用400MHZ ARM9处理器,支持7寸、10寸、12寸、15寸不同大小真彩屏,可满足几乎所有工业现场应用需求。NH01控制板是专门为暖通或中央空调行业应用定制的。两者结合能够满足大多数现在市场上的机组,而且可根据客户机组情况做相应更改,满足不同客户个性化的需求。
主要性能指标:
1、采用400MHZ ARM9嵌入式处理器,运算速度更快,功耗更小,性能更稳定,功能强大,远胜于传统的8位单片机。
2、采用26万色TFT真彩液晶,触摸屏采用软硬件优化设计,使得产品在触摸精度和准确度还有画面色彩上都符合机器控制的要求,采用LED背光,色彩丰富、寿命长、无需更换LED背光,安全可靠。
3、符合EN50081-2和EN50082-2标准,符合FCC,ClassA,具有很强的抗干扰能力,符合工业环境的电磁兼容要求。
主要性能指标:
1、采用ARM Contex M3 内核32位嵌入式处理器,运算速度更快,功耗更小,性能更稳定,功能强大,远胜于传统的8位单片机。
2、采用STM表面贴片工艺,双层PCB设计,抗干扰能力强,所有元件均符合工业级标准。
3、采用快速485通讯技术,采用抗干扰,防高压,雷击的设计,增强了通讯的准确性和可靠性,适合远距离通讯,方便控制器的分体式安装。软件协议使用标准Modbus-RTU协议。
4、支持多控制器联控和PC监控。
供电电源 |
两路AC9.8V |
功耗 |
5W |
开关量输入 |
24路,带光电隔离 |
温度采集输入 |
9路,测温范围-50℃~130℃,测温精度±0.2℃ |
标准模拟信号输入 |
4路,可用于检测高压、低压和压缩机电流,支持4~20mA,0~5V和0~10V三种类型的标准信号。 |
继电器输出 |
20路, 同一公共端继电器负载<900W,电流<4A。 |
通讯口 |
2路RS485通讯,一路用于接扩展板,一路用于接人机。 |
外形尺寸 |
125x300x20(mm) |
安装开孔尺寸 |
见NH01外型尺寸图 |
工作温度 |
-10~65℃ |
工作环境湿度 |
10~90%RH |
本控制系统的参量调节采用模糊控制,把温度控制区分为加载区、保持区、卸载区,以温度控制周期为单位,对温度进行判断处于哪个区,根据所处的区域,决定是否加载或卸载。选择运行时间最短的压缩机优先运行,卸载运行时间最长的压缩机,使各压缩机均衡运行。
1、控制分区:
制热:
A、加载区:当前温度 <= 设定温度 – 加载温差
B、保持区:设定温度 – 加载温差 < 当前温度 < 设定温度
C、卸载区:控制温度 <= 当前温度
制冷:
A、加载区:设定温度 + 加载温差 <= 当前温度
B、保持区:设定温度 < 当前温度 < 设定温度 + 加载温差
C、卸载区:当前温度 <= 设定温度
2、加载顺序
A、 首先压缩机没有故障,如果有某台压缩机运行在小于50%的能量级时,则提升该台压缩机到50%的能量级;
B、 如果没有压缩机运行在小于50%的能量级,但是有某台压缩机运行不到100%的能量级,则提升该台压缩机一个能量级(即50%提升到75%,75%提升到100%);如果压缩机处于75%能量级,且排气温度到达排气温度临界值时,不允许加载该压缩机。
C、 如果所有启动的压缩机都已经运行在100%的能量级,则就选择一台没有故障的运行时间最短的压缩机投入运行;
3、卸载顺序
a) 如果有某台压缩机运行机制在大于50%的能量级,则降低该台压缩机一个能量级(即100%降到75%,75%降到50%);
b) 所有启动的压缩机都运行在50%能量级以下时,则就会选择一台运行时间最长的压缩机关掉。
4、[能量级别]参数
接线方法 |
SV1(JP6_6) |
SV2(JP6_7) |
SV3(JP6_8) |
通用四级 |
25%电磁阀 |
50%电磁阀 |
75%电磁阀 |
RB10三级 |
33%电磁阀 |
66%电磁阀 |
备用 |
富士豪三级 |
备用 |
CR1电磁阀 |
CR2电磁阀 |
接线方法 |
SV1(JP6_6) |
SV2(JP6_7) |
SV3(JP6_8) |
|
通用四级 |
负荷 |
25%电磁阀 |
50%电磁阀 |
75%电磁阀 |
25% |
● |
○ |
○ |
